塑料激光焊接机

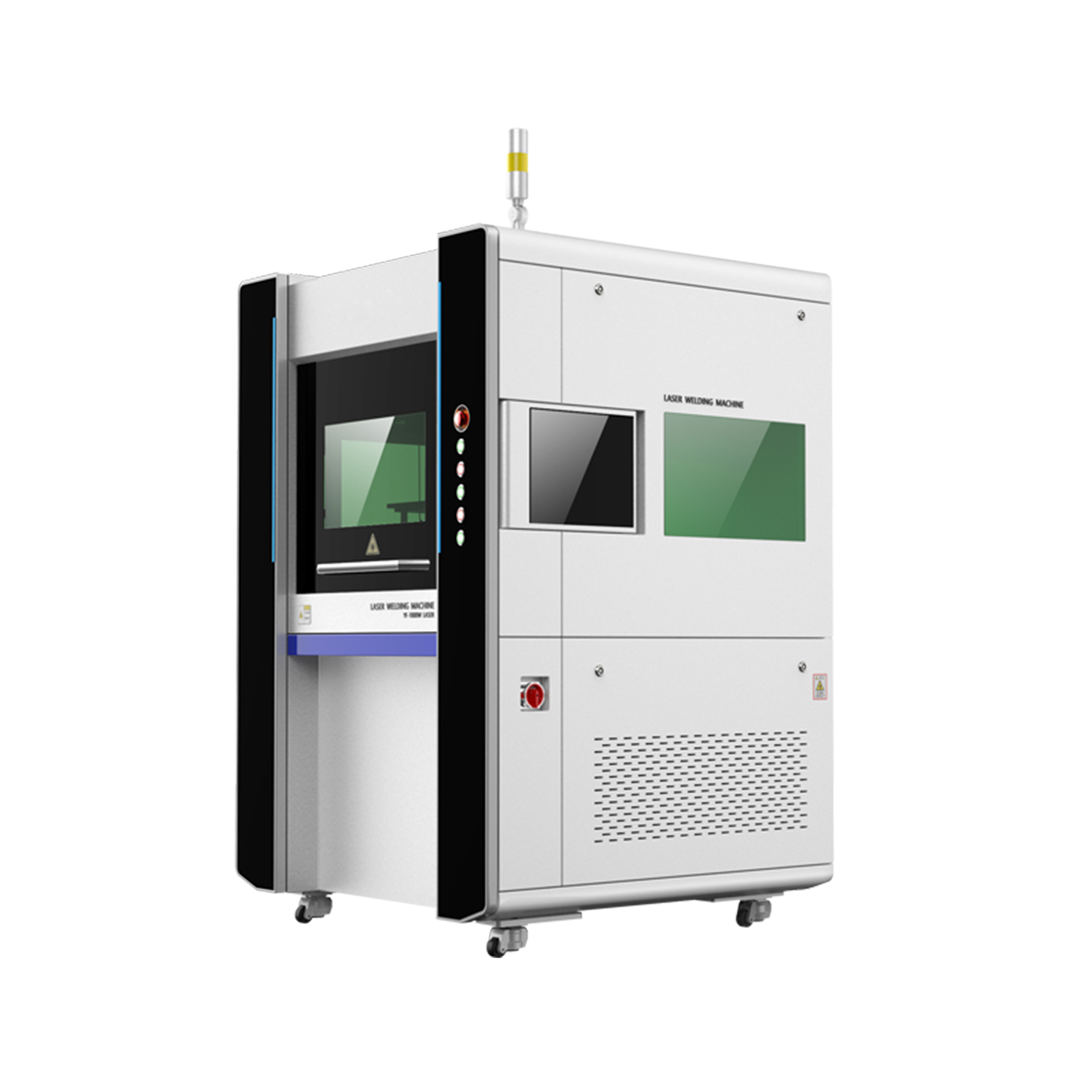

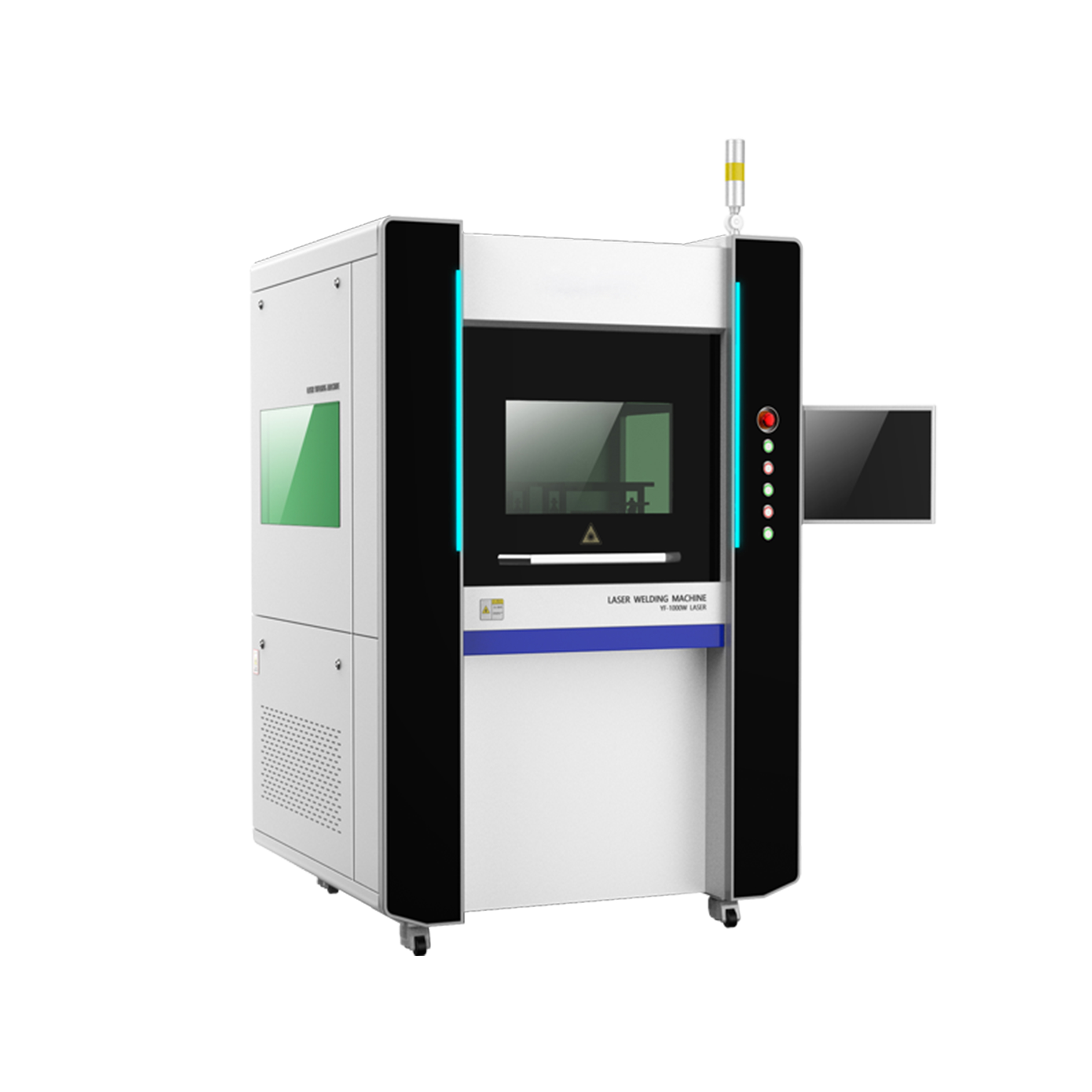

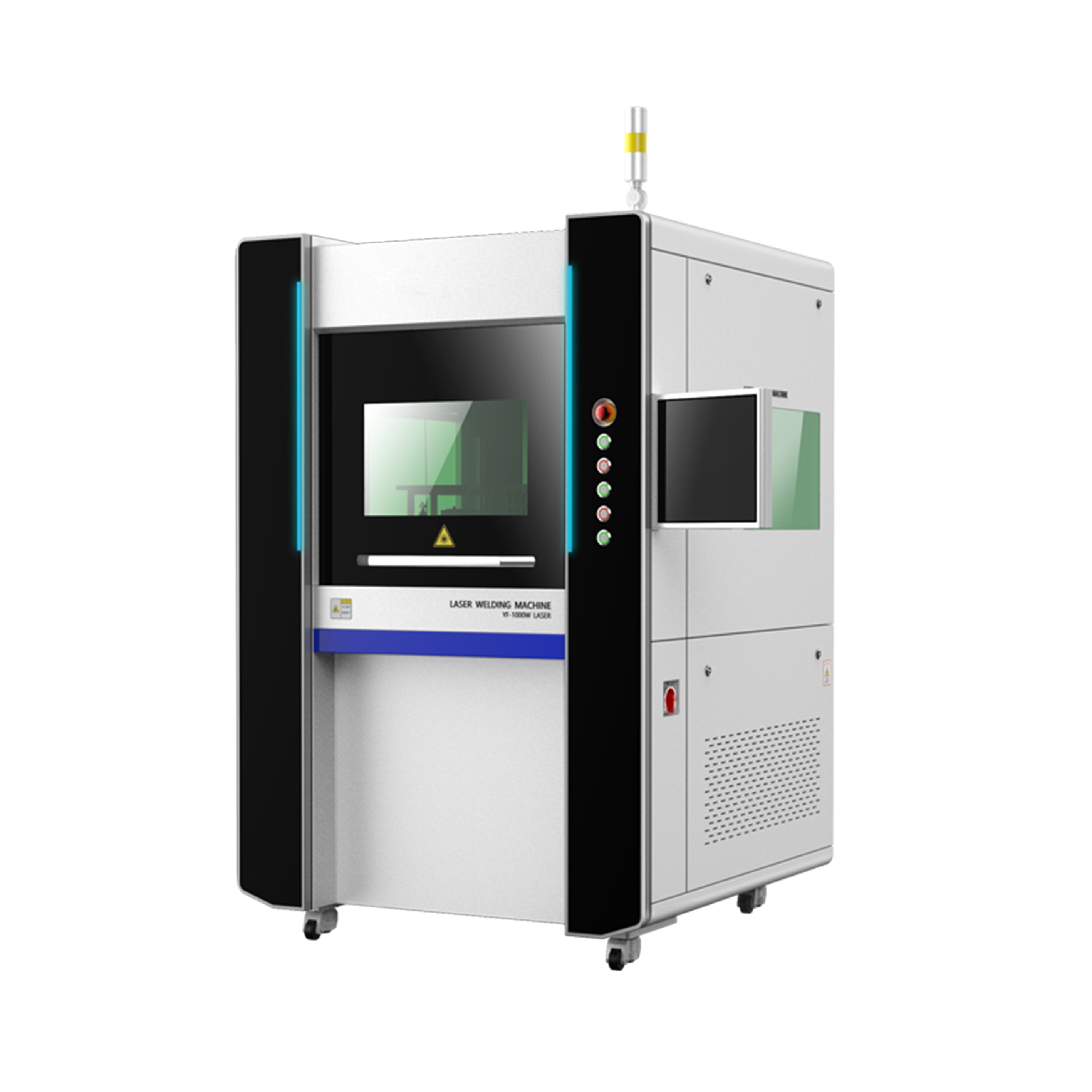

塑料激光焊接机BT-PLW100-300A

高效率高精度高性能

激光焊接塑料与传统焊接相比,激光焊接非常牢固,具有密封、不漏气、不漏水等特点,焊接过程中树脂降解少、产生的碎屑少,紧密的将塑料制品连接在一起。采用电脑进行控制可以精密焊接加工物品,操作灵活、易于控制,对于尺寸大小或外观结构复杂的工件,都可以细微的焊接每一个部位。同时激光焊接大幅度减少塑料制品的振动力和热应力,从而延缓了塑料制品的老化速度。

400-007-1218 获取报价

产品详情产品参数样品案例

产品介绍

产品特点:

特定功能输出的激光器搭配先进技术的夹具,无需添加任何吸光添加剂,焊接美观、洁净无污染。

模块化设计使系统配置灵活,多种可选软硬件配置可灵活满足客户定制的需求,可根据产品的特点,选择最优的配置。

激光器与自动焊接集成为一体,结构紧凑,移动灵活。

激光器免维护,可靠性高,寿命期间内无需更换任何器件。

可进行点,直线,圆,方形或由直线圆弧组成的任意平面图形的焊接,也可进行圆周焊接

具有CCD监视功能,激光器具有红光指示功能,定位瞄准简单、快捷、准确。

不同焊接工艺对比:


热板焊接              振动摩擦焊接               超声波焊接                塑料激光焊接

Hot plate welding   Vibration friction welding   Ultrasonic welding        Plastic laser welding





优点

Advantages





①设备成本低;

②支持手工操作



①支持多工件焊接;

②支持大型制件焊接;

③焊接周期短;

④设备维护成本低;





①焊接周期短;

②支持非平面焊接;

③设备维护成本低

①焊缝美观;

②无焊渣、机械应力;

③满足复杂、大型、制件;

④支持在线监控工艺过程;

⑤焊接周期短;

⑥焊接强度高良率高、设备维 护成本低



缺点

Disadvantages



①只限于简单制件;

②基材易过度熔融;

③易“拉丝”

①易产生碎屑;

②机械应力大;

③只限平面轮廓焊接;

④焊缝较宽



①易产生碎屑;

②机械应力大;

③加工物受形状大小限制



①初期设备投入成本高;

②对基材性能有特殊要求

从表格中几种焊接技术的对比不难看出,塑料激光焊接有着焊缝美观、焊接灵活、强度高等特点,已然成为车灯焊接技术中的“潜力股 ” 。

 对应焊接难易程度:

塑料在近红外区必须具备特殊光学性能才适用于激 光焊接工艺,上层透过层需要保证透过近红外激光,而下层吸收 层则要保证吸收近红外光。从聚合物形态来说,非晶型聚合物仅 吸收少量的入射光,可以获得很高的穿透深度!

激光焊接是利用高能量密度的激光束作为热源的一种焊接方法, 即激光辐射加热工件表面,表面热量通过热传导向内部扩散,使 工件熔化,形成特定的熔池;因此,激光光束的能量必须被塑料 吸收,才能达到良好焊接效果。


产品参数


产品型号Model

BT-PLW100-300A

激光类型Laser type

半导体(Semiconductor)

激光波长Laser wavelength

750-2um(可选)

激光功率Laser power

30-350W(可选)

焊接范围Welding scope

300x300mm

焊接速度Welding speed

0-60mm/s

台面高度Mesa height

800mm

光束形状Beam shape

点状/线形(Point/line)

光斑大小Spot size

0.1-5mm(可选)

电压Voltage

AC220V

额定功率Rated power

1000w

设备外尺寸External dimension

1100mmx1200mm×1950mm

冷却方式Cooling way

风冷/水冷(Air-cooled/Water-cooled)

注:选配CCD 视觉定位系统、六轴机械手


样品案例
