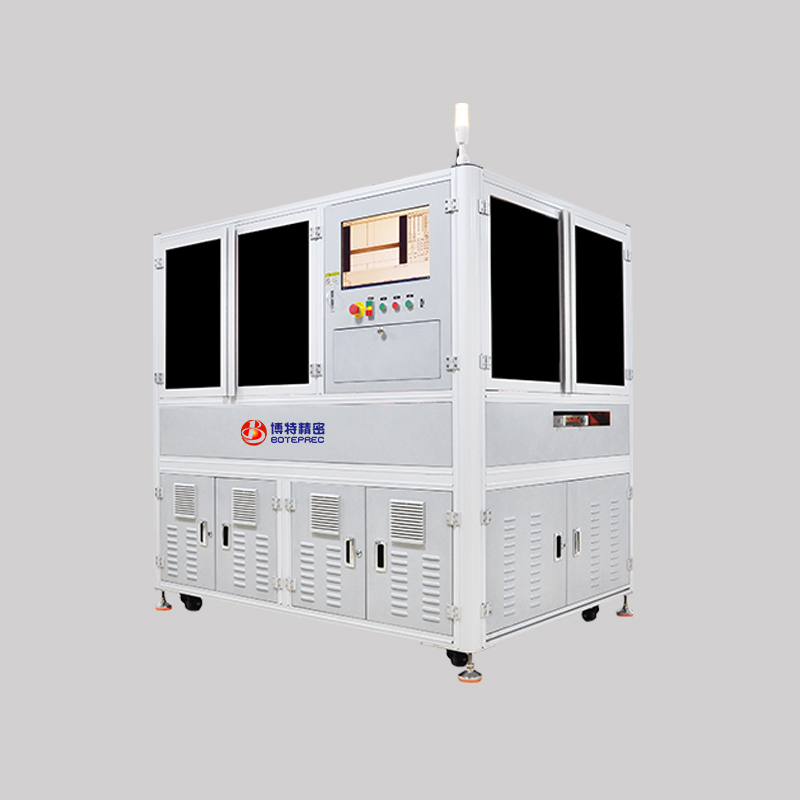

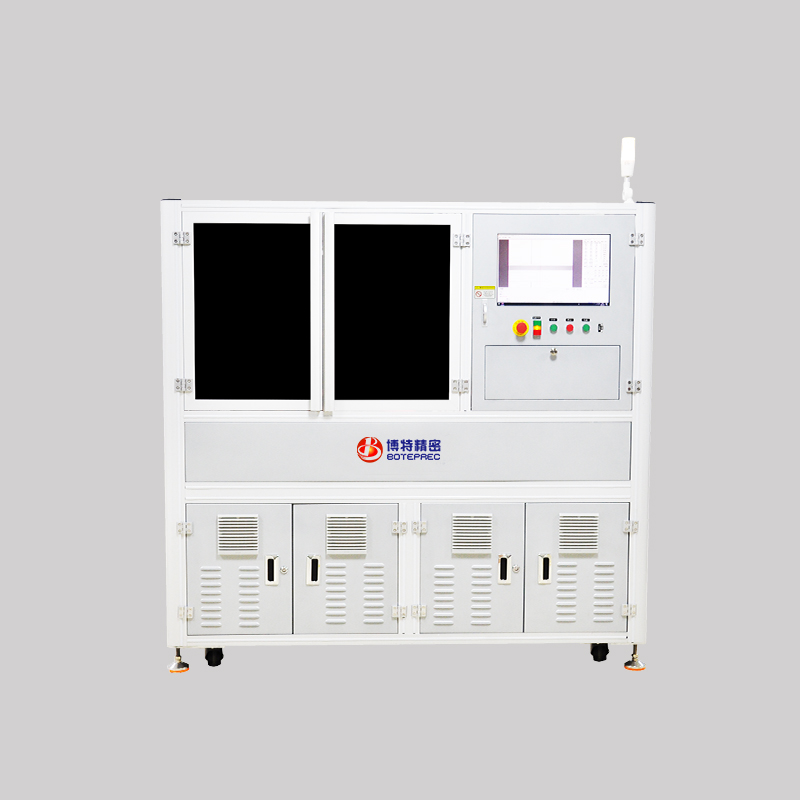

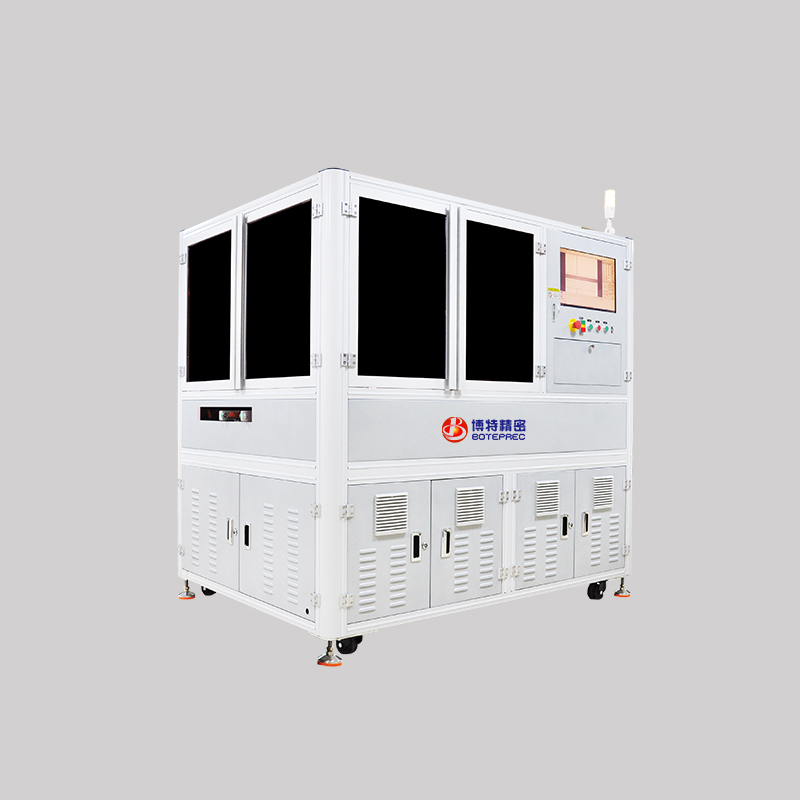

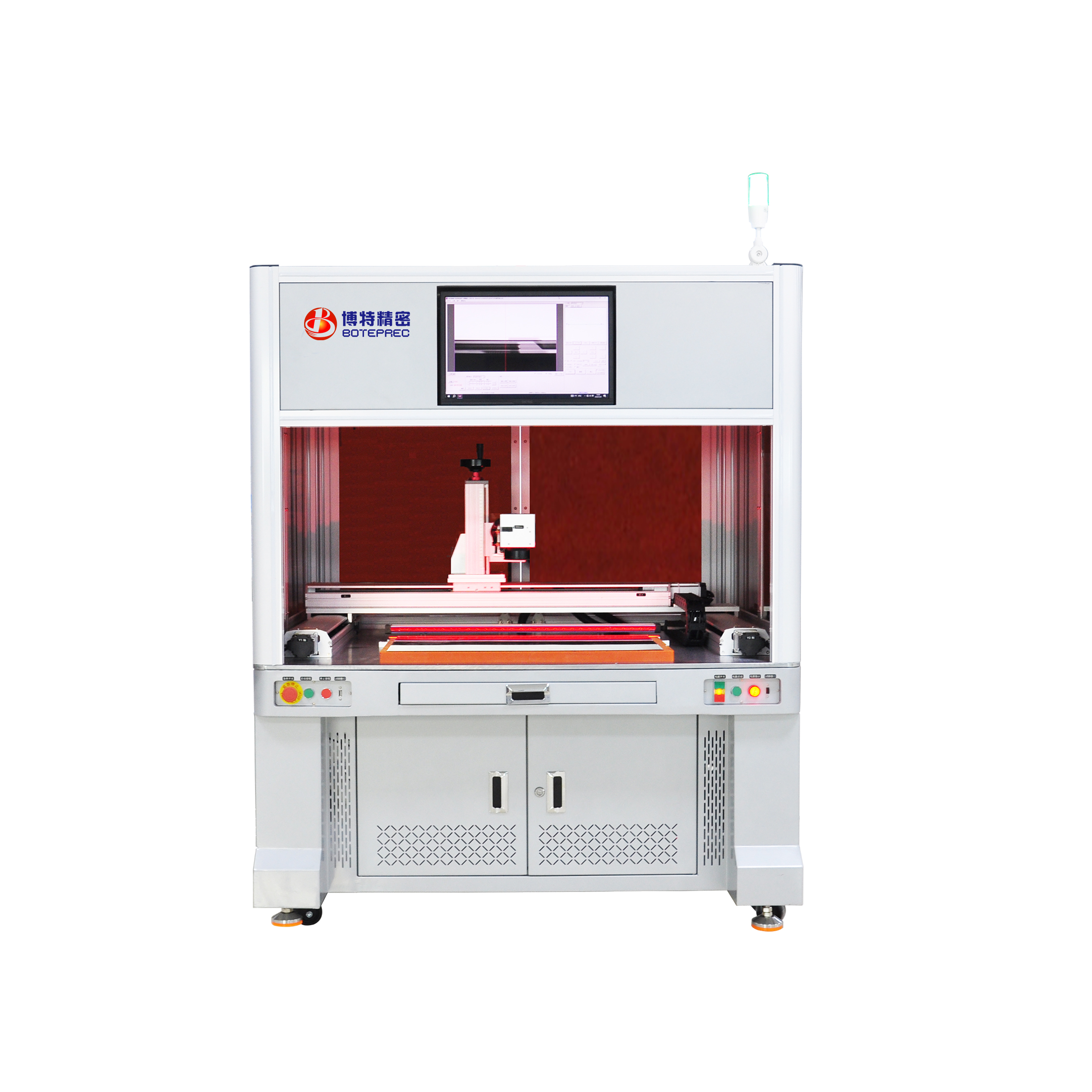

PCB在线激光镭雕机

全自动PCB板激光打标机

高效率高精度高性能

全自动PCB激光打标机是专门用于在印刷电路板上标刻条码、二维码和字符、图形等信息的专用机型。本设备为全自动加工,生产过程中无需人工操作,可配合SMT产线在线运作,也可配合自动上下板机组成离线式工作站

400-007-1218 获取报价

产品详情产品参数样品案例

产品介绍

全自动PCB板激光打标机是一种高效、精准的工业设备,专为在印刷电路板(PCB)表面进行永久标记而设计。以下是对该设备的系统化解析:


一、核心组成

1. 激光器

   类型:光纤(金属/深色材料)、紫外(敏感材料/高精度)、CO₂(非金属)。

   功率:10W-50W,根据材料与标记深度调节。


2. 振镜系统

   高速反射镜片控制激光路径,精度达±0.002mm,支持复杂图形快速打标。


3. 运动平台

   伺服电机驱动,可选固定平台(振镜移动)或XY轴移动平台,适应不同尺寸PCB(如30x30cm至60x60cm)。


4. 视觉定位(CCD)

   高分辨率摄像头结合算法,自动识别定位孔或基准点,精度±0.01mm,确保多批次对齐。


5. 控制系统

   集成工控机与专业软件(如EZCAD),支持Gerber文件导入、自动生成序列号及实时监控。


6. 冷却系统

   风冷(低功率)或水冷(高功率),维持激光器恒温,防止过热。


二、工作流程

1. 自动上料:机械臂或传送带送入PCB。

2. 视觉定位:识别基准点并校正坐标。

3. 参数匹配:根据材料(FR-4、铝基板等)调取预设参数(功率、速度、频率)。

4. 激光打标:以2000-8000mm/s速度蚀刻文字、二维码(如Data Matrix)等。

5. 质量检测(可选):自动检查标记清晰度。

6. 下料分拣:分类输出合格品与不良品。


三、核心优势

效率:每小时处理300-1000片(视复杂度),较传统丝印提升5倍。

精度:最小线宽0.01mm,适用于HDI板微距标记。

零耗材:无油墨/化学品,长期成本降低60%。

追溯性:支持唯一二维码,实现生产全流程追溯(如批次号+时间戳)。
