CO2激光打标机配置原理参数

二氧化碳激光打标机分为射频管及玻璃管，这个体现了其采用的激光器拥有不同的材持，其中射频管又叫金属管激光器，主要是进口的类型，而国产的的玻璃管激光器，两者区别明显，论质量还是射频管激光器组成的二氧化碳激光打标机质量更好，使用时间更长。

下边我们给你介绍一下CO2激光打标机组装配件都有那些：

1、二氧化碳扩束镜：起到扩束功能，压缩发散角的作用，一般有X3,X4,X6等倍数，要根据激光器及振镜的光斑选择合适的扩束镜，一般打标机选择X4即4倍扩束镜是足够的，如果超来振镜的光斑，那么，多余的光束也是不起作用的，扩束镜的倍数＝振镜的光斑/激光器光斑的商数即扩束镜的倍数。激光打标机使用的扩束镜一般装于振镜的脖子里面或者与红光合束镜三合一共同镜架上。

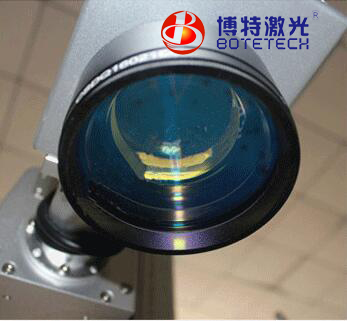

2、场镜:也叫平场聚焦镜，扫描透镜、F-θ镜（波长-直径）。主要用于将振镜出来的光在一个平面上聚焦，购买时注意以下几个方面的参数是最重要的。主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。
工作波长：主要是看激光器的波长，场镜是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜，场镜会被激光烧坏的。

入射光瞳：如使用的是单片镜，反射镜置于入射光瞳的地方，最大可用光束的直径等于入射光瞳的直径。

聚焦光斑直径：对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统，聚焦光斑直径d=13.5QF/D(mm)。所以用扩束镜可以得到更小的聚焦光斑。

扫描范围：场镜能扫描到的范围越大，当然越受使用者的欢迎。但是如果增加扫描范围，聚焦光点变大，失真度也要加大。

另外加大扫描范围，场镜焦距和工作距也要加大。工作距离的加长，必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比，这意味着加大扫描范围，聚焦光斑直径跟着加大，光斑聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的2次方成反比），不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜，或者备用几个不同扫描范围的场镜。

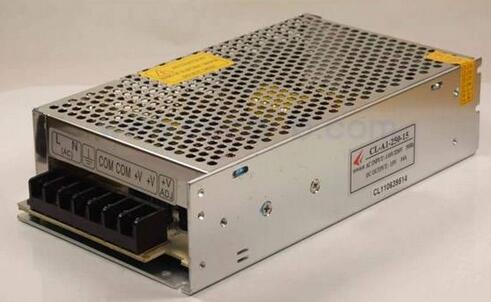

3、振镜：也叫扫描振镜，打标头，由两块晶体片组成，它的功能作用就让激光90度转弯(利用反射原理)，利用打标卡控制其两片晶体片以不同的方向摇摆反射激光，从而让激光能按照设定的好的图案进行平面大范围的雕刻图案，当角，卖振镜都没标配电源的，这个你要自己购买开关电源了，国内以衡孚电源为主，一般电压为15V。

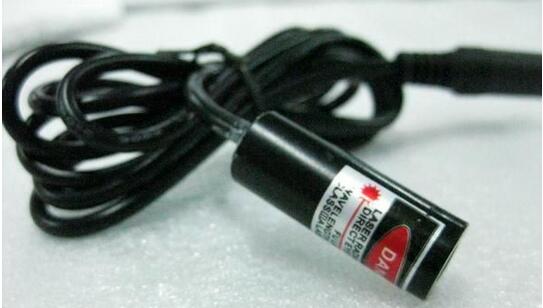

4、红光指示器：也叫红光笔，用于指示光路，因为10.6微米的激光看不见，而红光指示器的650纳米的光是看得见的，而且650纳米的光与10.6微米的光重合，把两者合一，利用红光到导向就知道激光就指向哪里。

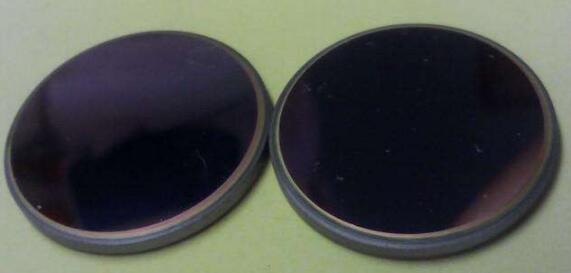

5、合束镜：就是把红光指示器产生的红光与激光合为一体的镜片。

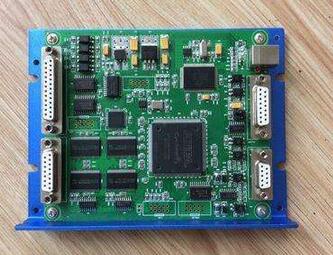

6、打标卡：常见的打标卡有金橙子、samlight、世纪桑尼、众为兴、台湾兴诚502B打标卡等，他是用来把我们在电脑里面画出的文字图案等转换成模拟信号或者数字信号，然后传到振镜里面。
7、打标机柜（这个可根据用户的的要求定制），目前市场己经有批量生产好的各种机柜，大体己经能满足用户的需求，如果需要定制，那么价格可能会销微贵点。
8、总开关电源：没这个你试试还能用不，主要放打标卡电源、振镜电源、冷水机反馈等，与上面的激光器电源是分开的，也就是说你的电源机构需要二层重叠了。下图为标准的打标机总控制电源，如果是CO2打标机的总控，需要在这个控制盒的基础上进行修改。
