COB在线激光镭雕机红光和标刻对应不起来

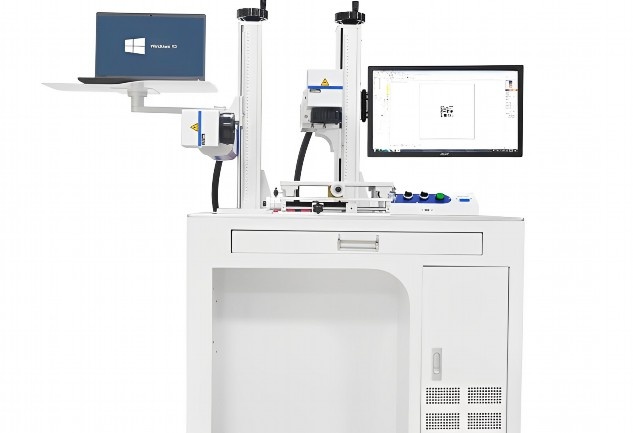

针对COB在线激光镭雕机出现的红光指示与标刻位置偏差问题，以下是系统性分析与解决方案：
一、问题现象描述
用户反馈设备运行过程中，红光定位点与实际激光雕刻位置存在明显偏移，导致标刻精度不达标，可能伴随图案变形、文字错位等问题。
二、潜在原因分析
1.光学系统校准异常
-激光器与红光指示器不同轴：红光作为预览光源，若与激光光路未严格同步校准，会导致指示位置偏差。
-振镜或场镜偏移：振镜角度偏差或场镜污染/松动会改变光路，使实际雕刻点偏离红光指示。
-红光模块安装误差：红光二极管位移或透镜组松动，导致指示光斑位置错误。
2.机械结构问题
-传动系统误差：X/Y轴丝杠、导轨磨损或电机失步，导致运动定位不精准。
-工作台平面度不足：平台倾斜或不平，影响焦距一致性，造成局部位置偏移。
-夹具定位不稳：工件夹持松动，加工中发生位移，导致标刻与红光对位失效。
3.软件参数设置不当
-坐标系偏移：原点设定错误或未补偿机械公差，导致软件坐标与实际物理位置不符。
-红光补偿参数错误：未根据焦距或光路差异设置正确的红光偏移量。
-标刻参数不匹配：速度、功率、延时等参数不合理，引发激光滞后或过冲。
4.材料与环境因素
-材料反光/吸光特性：高反光材料（如金属）可能导致红光散射，干扰视觉定位。
-环境温湿度波动：温度变化引起机械部件热胀冷缩，湿度影响光学元件折射率。
-外部振动干扰：设备周边震动传递至光学平台，导致瞬时定位偏差。
三、解决方案与步骤
1.光学系统校准
-光路同轴校准：
1.使用十字校准板，调整红光指示器与激光束的同轴度，确保两者焦点重合。
2.通过振镜校正软件，微调振镜偏转角度，消除XY方向偏差。
-镜片清洁与检查：
-清洁振镜、场镜及红光透镜，确保无污渍或划痕。
-检查镜片固定螺丝是否松动，重新锁紧后测试光路稳定性。
2.机械结构调校
-传动系统维护：
-检查导轨润滑状态，清理杂质并补充专用润滑油。
-校准电机步距角，通过软件进行反向间隙补偿。
-平台水平度校正：
-使用水平仪调整工作台，确保平面度误差＜0.02mm/m²。
-夹具优化：
-更换防滑垫片或采用真空吸附夹具，增强工件固定稳定性。
3.软件参数优化
-坐标系重置：
1.重新设定设备原点，使用标准测试图形验证定位精度。
2.启用“多点校准”功能，对工作台不同区域分别补偿偏移量。
-红光补偿设置：
-根据实际焦距输入红光偏移参数（通常为场镜焦距的1-2%）。
-标刻参数调整：
-降低高速运动时的加速度，避免惯性导致的滞后。
-针对材料特性，优化激光功率与脉冲频率（如金属需提高峰值功率）。
4.环境与材料适配
-材料预处理：
-对高反光材料表面喷涂哑光涂层，减少红光散射干扰。
-测试不同焦距下的雕刻效果，选择最佳焦平面。
-环境控制：
-安装设备于恒温车间（建议25±2℃），配置防震地基或气垫隔振平台。
四、预防性维护建议
1.定期校准：每周执行一次光路校准与机械精度检测。
2.关键部件点检：每月检查振镜电机、导轨磨损状态，及时更换老化部件。
3.软件备份：保存多组标定参数模板，便于快速恢复至稳定状态。
4.操作培训：规范操作员装夹流程，避免人为因素导致位移。
五、总结
红光与标刻位置偏差需从光-机-电-软多维度协同排查。通过标准化校准流程、参数优化及预防性维护，可显著提升设备稳定性。若上述步骤仍未解决，建议联系设备厂商进行振镜动态性能检测或控制卡固件升级。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐
镭雕机红光和激光不在一个位置
镭雕机红光和激光不在一个位置
镭雕机红光与激光定位偏差问题的分析与解决方案
一、问题现象及影响
镭雕机的红光定位系统与工作激光存在位置偏差是工业加工中常见的技术问题，具体表现为设备预览时红光指示位置与实际雕刻位置不一致。这种偏差会导致以下严重后果：
1.材料浪费：精密加工中出现0.1mm偏差即可造成产品报废
2.设备损伤：金属雕刻时可能误伤夹具或工作台
3.效率降低：需反复校准影响生产进度
4.精度失控：无法满足微米级加工要求
二、故障原因分析
（一）光学系统因素
1.合束镜组偏移：负责将红光与激光同轴输出的二向色镜发生位移
2.扩束镜失调：激光路径与红光扩束比不匹配
3.反射镜角度偏差：振镜系统反射面与红光指示存在角度差
（二）机械结构因素
1.光路支架松动：振动导致镜架固定螺丝位移
2.导轨变形：Y轴导轨直线度超差0.02mm以上
3.振镜安装误差：扫描振镜与红光模块物理位置偏移
（三）控制系统因素
1.校准参数丢失：软件中存储的offset值被篡改
2.驱动板故障：振镜控制信号产生相位差
3.温度补偿失效：未启用自动热漂移补偿功能
三、系统化解决方案
（一）光学校准流程
1.基础校准：
-使用双十字校准板定位基准点
-开启红光模式标记4个角点
-切换激光模式烧刻验证点
-计算X/Y轴向偏差量
2.高阶调整：
①调整合束镜组：
-松开固定卡环，微调镜架水平位移
-使用千分表控制调整幅度（每次≤0.05mm）
-交替测试红光/激光落点直至重合
②振镜补偿设置：
-进入DAC校正模式
-输入实测偏差值（例：X+0.15/Y-0.08）
-执行三点环形验证测试
（二）机械结构调整
1.导轨校正：
-使用激光干涉仪检测导轨直线度
-调整地基螺栓使水平度≤0.01mm/m
-重新研磨导轨接触面
2.结构加固：
-更换高刚性镜架（建议6061-T6铝合金）
-安装防震垫片（50Shore硬度硅胶）
-采用预紧式固定螺丝（扭矩控制在1.5N·m）
（三）软件系统优化
1.建立温度补偿曲线：
-在20-35℃范围内每2℃采集一次偏移量
-导入二阶多项式补偿算法
-设置PID温控参数（Kp=2.5,Ki=0.1,Kd=0.8）
2.智能校准系统：
-开发自动对位程序（基于机器视觉）
-配置基准定位传感器（重复精度±2μm）
-实现开机自检功能（3分钟全系统校验）
四、预防性维护建议
1.日常维护：
-每日开机前执行5点校验
-每周清理光路窗口（使用无水乙醇）
-每月检测导轨润滑油膜（厚度保持3-5μm）
2.周期校准：
-每500工作小时进行全光路校准
-每季度更换防震缓冲部件
-年度大修时更新控制系统固件
本解决方案通过”光学-机械-控制”三维度系统调整，可将定位精度提升至±5μm以内。建议建立设备健康档案，记录每次校准数据，运用大数据分析预测偏差趋势，实现预测性维护。对于高精度加工场景，建议配置闭环反馈系统，实时补偿动态误差，确保生产质量稳定可靠。
点击右侧按钮，了解更多激光打标机报价方案。
镭雕机红光指示怎么只有一个点了
镭雕机红光指示怎么只有一个点了
关于镭雕机红光指示异常问题的分析与解决方案
一、问题现象描述
镭雕机（激光雕刻机）的红光定位系统通常采用十字线或阵列点模式辅助用户精准定位雕刻区域。当前设备出现红光仅显示单个光点的异常现象，导致操作者无法通过常规方式校准加工位置。此问题可能由硬件故障、光学偏移或系统设置错误引发。
二、故障原因分析
1.激光模组异常
-二极管老化：连续工作2000小时以上的激光二极管可能出现光衰
-驱动电路故障：电压不稳导致功率输出异常
-散热不良：温度过高引发光学元件形变
2.光学系统失调
-聚焦透镜污染（常见油污/粉尘附着）
-振镜偏转角度偏移超过±0.5°
-分光棱镜位移导致光路偏移
3.控制系统问题
-D/A转换模块信号失真（误差＞5%）
-振镜电机驱动电流异常（标准值通常为1.2-1.8A）
-控制软件参数错误（如误设单点定位模式）
4.机械结构故障
-Z轴升降机构精度偏差（＞0.1mm）
-防护视窗划伤导致折射异常
-设备共振引起的部件松动
三、系统化排查流程
1.基础检查（耗时约15分钟）
-确认软件设置：检查”辅助光源模式”是否为十字线
-执行系统复位：长按控制面板复位键5秒
-清洁光学窗口：使用无尘布+99%异丙醇双向擦拭
2.硬件诊断（需专业工具）
-万用表检测激光驱动电压（标准值：DC5V±0.2V）
-示波器观测振镜控制信号波形
-红外测温仪检查模组温度（应＜45℃）
3.光路校准（建议专业人员操作）
-使用光功率计测量红光输出（正常范围：2-5mW）
-通过CCD校准仪调整振镜偏转角度
-采用三点定位法校正光路同轴度
四、典型解决方案
1.软件故障处理
-重装控制软件（版本需≥V2.3.5）
-更新固件时保持UPS供电
-恢复出厂参数后重新导入加工文件
2.硬件维修方案
-更换老化二极管（建议选择原厂LT-532模块）
-调节驱动电流至额定值（参照设备铭牌参数）
-加固松动支架（使用M4防松螺丝）
3.光学系统维护
-每季度进行光路除尘（洁净室环境下操作）
-定期更换防尘滤网（建议PM2.5过滤效率≥95%）
-使用干涉仪检测镜面平整度（误差应＜λ/10）
五、预防性维护建议
1.日常保养规范
-工作前10分钟预热光学系统
-每日记录设备运行日志
-每周执行自动校准程序
2.环境控制标准
-温度：20±2℃
-湿度：45%-65%RH
-振动：＜0.5GRMS
3.操作注意事项
-避免直视激光光源（需佩戴OD4+防护镜）
-加工间隔保持≥3分钟散热时间
-异常报警立即执行紧急停机
六、技术支援建议
当自主排查无法解决问题时，建议联系设备制造商技术支持，提供以下信息：
1.设备序列号及购买日期
2.最近三次维护记录
3.故障时的电流/电压读数
4.异常红光形态照片或视频
通过系统化排查和维护，可确保镭雕机长期稳定运行。建议建立预防性维护计划，将故障率降低70%以上，有效保障生产连续性。
点击右侧按钮，了解更多激光打标机报价方案。
镭雕机红光位置怎么调
镭雕机红光位置怎么调
镭雕机红光定位系统的精准调节是确保雕刻精度的关键步骤。以下为专业工程师整理的详细调整指南，共分七个步骤，帮助您高效完成校准工作：
一、安全准备与设备检查
1.切断设备电源并佩戴激光防护眼镜
2.清洁光学组件：使用无尘布蘸取99%纯度异丙醇擦拭扩束镜、振镜和聚焦镜
3.检查红光模组供电电压（通常为5VDC±0.2V）
二、机械校准
1.粗调阶段：
-松开红光模组固定螺丝（通常为M3内六角）
-使用双十字激光校准仪进行初步定位
-保持红光出口与振镜中心的同轴度误差＜0.05mm
2.精调步骤：
-使用千分尺调整架进行微米级位移
-X/Y轴调节灵敏度控制在5μm/圈
-旋转调节需保证光束偏转角＜0.1°
三、光学路径校准
1.在加工台面放置校准用硅酸铝陶瓷板
2.开启红光并标记参考点：
-初始标记间距建议200mm
-使用数显高度规测量四点高度差应＜0.02mm
3.振镜同步校准：
-输入标准方波图形（建议10×10mm网格）
-使用CCD视觉系统检测偏差值
-调节振镜补偿参数直至误差＜5μm
四、软件参数设置
1.在控制系统中设置校正参数：
-场镜焦距补偿系数
-非线性失真修正参数
-动态聚焦补偿曲线
2.建立三维补偿模型：
-输入材料厚度参数（0.1mm精度）
-设置热膨胀系数补偿（针对金属材料）
五、动态验证测试
1.运行标准测试图形：
-ISO/IEC19794-2标准测试卡
-美国空军1951分辨率测试图
2.使用工具显微镜检测：
-线条边缘粗糙度应＜Ra0.8μm
-直角偏差＜0.05°
六、环境因素补偿
1.温度补偿设置：
-每℃变化调整0.003mm/m
-建议工作环境温度控制在23±2℃
2.湿度影响修正：
-RH＞60%时需启动除湿补偿
-湿度每增加10%调整焦点位置0.02mm
七、维护与定期校准
1.建立校准周期：
-连续使用每8小时快速校验
-每月进行全面光学校准
-每年进行计量认证
2.保养要点：
-每周清洁导轨并补充锂基润滑脂
-每500小时更换冷却系统过滤芯
常见故障处理：
1.红光偏移＞0.1mm：检查导轨平行度（使用0级平晶检测）
2.聚焦异常：验证Z轴丝杆反向间隙（应＜0.005mm）
3.图形畸变：重新烧录振镜校正文件并刷新FPGA固件
通过严格执行本校准流程，可确保镭雕机达到以下精度标准：
-平面定位精度：±5μm
-重复定位精度：±2μm
-最小线宽：0.01mm
建议建立设备校准档案，记录每次调整参数和环境数据，以实现可追溯的质量控制。对于高精度加工需求（如PCB微孔加工），建议配备在线监测系统实现实时补偿。
点击右侧按钮，了解更多激光打标机报价方案。
