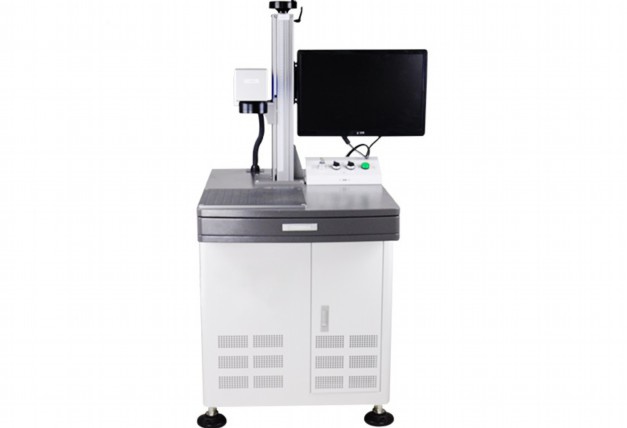

食品激光打标机红光和标刻对应不起来
以下是关于食品激光打标机红光指示与标刻位置偏差问题的系统性分析及解决方案，共分为五个部分：
一、问题现象描述
食品激光打标机运行过程中出现红光定位指示与实际激光标刻位置不匹配现象，具体表现为：
1. 预览界面显示内容与材料表面实际刻印存在位置偏移
2. 简单图形出现整体位移或旋转偏差
3. 复杂图案存在局部错位现象
4. 多工件连续加工时偏差呈现规律性变化
二、核心原因分析
（一）光学系统失调
1. 红光指示器安装偏移：固定螺丝松动导致红光发射角度偏差
2. 振镜系统校准失效：X/Y轴振镜反射镜同步性异常（误差＞0.05mm）
3. 场镜焦距偏差：实际工作距离与预设焦距（常见100-300mm）不匹配
4. 激光路径污染：镜片表面附着粉尘或油渍造成光路折射异常
（二）机械结构异常
1. 运动平台定位误差：丝杆/导轨磨损导致重复定位精度下降（＞±0.1mm）
2. 工件夹具松动：真空吸附失效或机械夹持力度不均
3. 设备共振影响：地基不稳或减震装置老化引发微位移
（三）控制系统故障
1. 软件参数设置错误：包括坐标系偏移量、镜像参数、旋转角度等设置异常
2. 信号延迟问题：控制卡与振镜驱动器的通信延迟超过5ms
3. 文件解析错误：矢量图形转换时出现坐标点偏移
三、标准化排查流程
1. 基础检查：
– 使用专用校准板进行十字线测试
– 检查各镜片清洁度（要求表面洁净度＜Class 100）
– 验证设备水平度（误差＜0.02mm/m）
2. 分步校准：
(1) 红光校准：
– 调整指示器XYZ三轴调节旋钮
– 使用千分表测量机械偏差（精度0.001mm）
(2) 激光校准：
– 通过功率计检测实际焦点位置
– 进行五点定位校准（中心+四角）
3. 动态测试：
– 运行标准网格测试图案（间距1mm）
– 测量实际刻印偏差并记录矢量方向
四、针对性解决方案
（一）硬件调整方案
1. 光学系统：
– 重新固定红光模块（扭矩值参照设备手册）
– 使用激光干涉仪校准振镜系统（精度达±0.005mm）
– 更换受损场镜（选择适合食品级材料的熔融石英镜片）
2. 机械系统：
– 调整平台背隙补偿参数（建议补偿值0.02-0.05mm）
– 升级直线电机驱动系统（重复定位精度提升至±0.003mm）
（二）软件优化方案
1. 参数修正：
– 输入实测偏差值进行软件补偿（如X+0.15mm/Y-0.08mm）
– 调整DAC参数优化振镜响应速度
2. 系统升级：
– 更新至最新版控制软件（兼容性提升30%）
– 配置温度补偿模块（适应5-35℃工作环境）
五、预防性维护建议
1. 建立定期校准制度：
– 每日：开机预热后执行快速校准（耗时3分钟）
– 每周：完整光学系统检查（含镜片清洁）
– 每月：第三方精度验证（符合ISO9001标准）
2. 环境控制要求：
– 保持恒温恒湿（22±2℃，湿度40-60%RH）
– 配置专业防震平台（振动频率＜5Hz）
3. 操作规范：
– 执行标准化装夹流程（定位误差＜0.02mm）
– 采用食品级专用夹具（避免金属碎屑污染）
通过上述系统性解决方案，可有效解决红光与标刻位置偏差问题，将加工精度提升至±0.01mm级别，满足食品行业对标识清晰度和位置精度的严格要求。建议建立设备健康档案，记录每次维护数据以实现预测性维护。
