视觉定位激光打标机打图片教程方法
以下是一份详细的视觉定位激光打标机图片打标操作教程,包含原理说明与操作步骤,总字数约800字:
视觉定位激光打标机图片打标教程
一、设备与原理简介

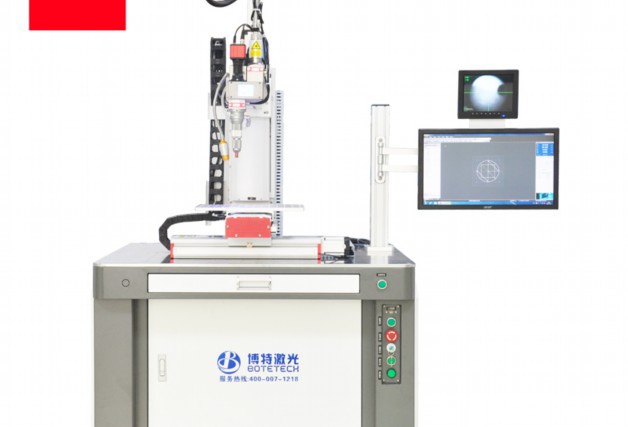

视觉定位激光打标机通过高精度摄像头捕捉工件位置,结合坐标转换算法实现自动定位,适用于不规则或已加工工件的二次打标。其核心优势在于:
1. 精准定位:误差可控制在±0.05mm内
2. 自动化校准:无需手动调整工件位置
3. 批量加工:支持多工件连续识别打标
二、操作前准备
1. 硬件检查:
– 确认激光器、振镜、摄像头、气泵正常工作
– 清洁镜头与工件表面(油污/灰尘会影响识别)
– 安装适配夹具(建议使用非反光材质)
2. 软件设置:
– 安装激光控制软件(如EZCAD2、LaserMark)
– 连接视觉定位模块驱动
– 设置相机分辨率(推荐1280×1024以上)
3. 安全防护:
– 佩戴激光防护眼镜
– 开启排烟系统
– 设置紧急停止按钮测试
三、核心操作流程
步骤1:图像采集与定位
1. 将工件放置在加工台任意位置
2. 软件端点击【视觉定位】→【特征点识别】
3. 通过十字光标选取3个以上定位标记(建议呈三角形分布)
4. 系统自动生成坐标转换矩阵
步骤2:图片预处理
1. 导入BMP/JPG/PNG格式图片(分辨率建议300dpi以上)
2. 使用软件内置工具进行:
– 灰度转换(阈值建议128-200)
– 边缘锐化(增强细节识别)
– 尺寸校准(输入实际加工尺寸)
步骤3:参数设置
| 参数类型 | 推荐值 | 注意事项 |
||–||
| 激光功率 | 30-80% | 根据材料熔点调整 |
| 扫描速度 | 500-1500mm/s | 速度越慢颜色越深 |
| 填充间距 | 0.02-0.1mm | 精细图案需缩小间距 |
| 频率 | 20-50kHz | 金属材料建议高频 |
步骤4:模拟打标测试
1. 开启红光预览模式
2. 检查图像边界与工件实际位置重合度
3. 使用【偏移补偿】功能微调坐标(X/Y轴±0.01mm步进)
步骤5:正式加工
1. 点击【开始加工】并观察首件效果
2. 重点检查:
– 图像清晰度(线条是否断裂)
– 焦平面位置(边缘是否虚化)
– 材料表面碳化程度
四、常见问题解决方案
1. 定位偏移:
– 重新标定相机畸变参数
– 更换更高对比度的定位标记
2. 图像模糊:
– 清洁聚焦镜片
– 调整Z轴焦距(每±1mm测试)
3. 颜色不均匀:
– 开启双向填充模式
– 检查振镜电机同步性
五、进阶技巧
1. 多图层加工:通过分层设置功率/速度实现3D浮雕效果
2. 动态跟踪:搭配传送带实现流水线打标(需开启实时视觉检测)
3. 色彩控制:不锈钢材料通过氧化反应生成彩色图案(温度控制在300-600℃)
六、注意事项
1. 避免连续工作超过4小时(防止振镜过热)
2. 每月进行光路校准(使用标准校验板)
3. 不同材料需建立独立参数模板(金属/塑料/陶瓷的导热性差异)
通过以上步骤,可高效完成视觉定位激光打标作业。建议首次操作时使用铝板等低成本材料进行参数验证,待效果稳定后再进行正式产品加工。
本教程涵盖设备操作全流程,实际应用中需根据具体机型参数调整。建议保存每次加工的参数日志以便优化工艺。
